1991년에 영국용접연구소 TWI(The Welding Institute)가 발명,국제특허를 획득하여 90년대 중반부터 산업에 적용한 신기술.

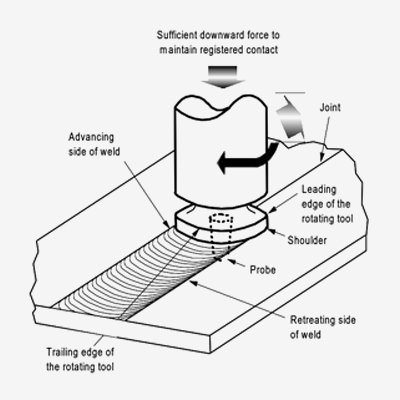

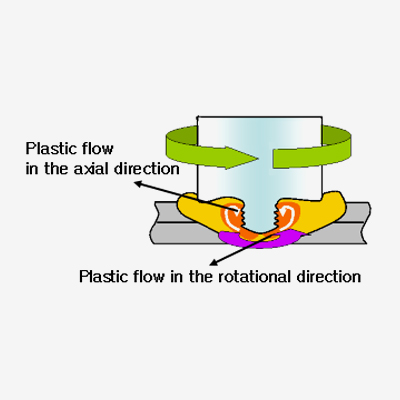

선단에 돌기물(Probe)이 있는 툴(Tool)을 회전시키면서 가압하면 회전툴과 접합재의 마찰열과 소성유동에 따른 발열로 연화된 재료가 교반(소성유동화)하여 고상접합됨.

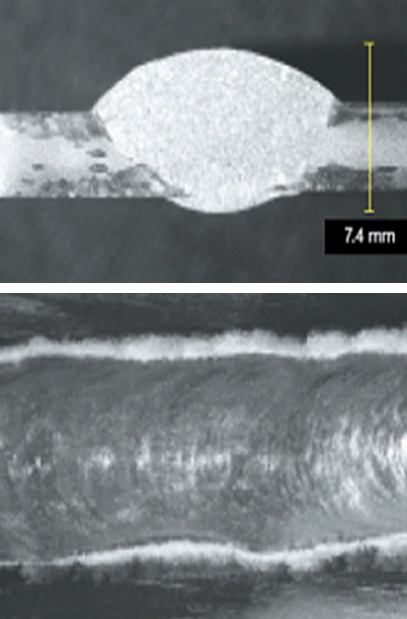

  • TIG Welding

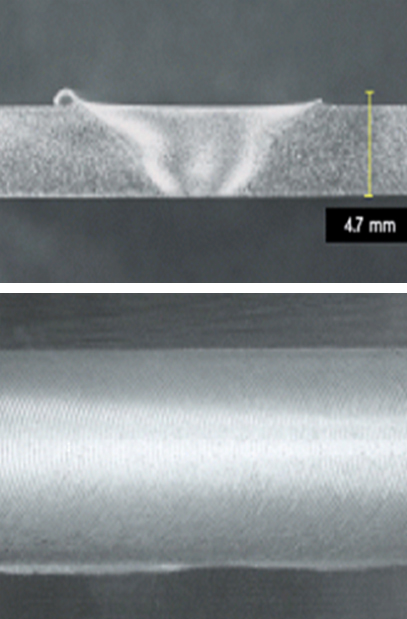

  • 마찰교반법
MIG : metal-inert-gas arc welding
구분 TIG Welding 마찰교반법
접합 온도 용융점(Tm) 이상 ~0.75*Tm (비용융)

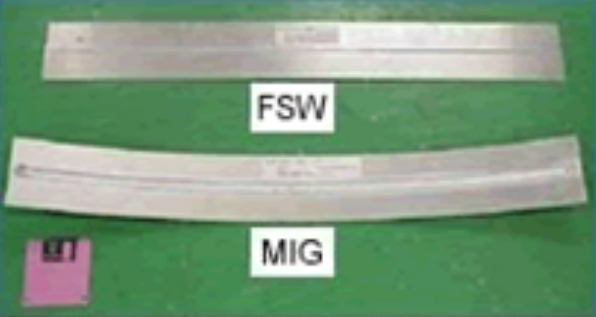

용접 변형 열변형이 크다 열변형이 작다 (1/10 이하)
기계적특성 신율 저하 양호함
용접 품질 크레이터, 오버랩, 언더컷등 결함발생 양호함
소비 전력 크다 적다 (2/3수준)
공장 환경 유해가스, 광선발생 무공해설비
기능자 숙련공필요 비숙련공가능

마찰교반용접 장치에 대한 탁월한 설계/제작 기술로 FSW 장치를 공급하고 있습니다.

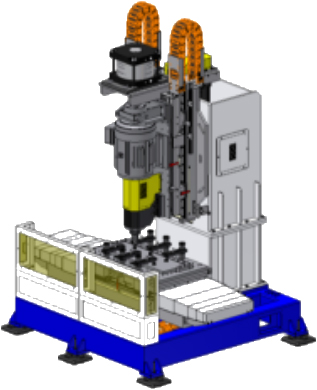

  • TABLE MOVING TYPE (TW1D-1000Y600Z1T1)

    • TABLE : 1000 x 600 x 250
    • SPINDLE : max 4,000 RPM
    • SPEED X,Y,Z : max 6,000 mm/min

  • TABLE MOVING TYPE (TW2D-2400Y3000Z3T1)

    • TABLE : 2400 x 3000 x 400
    • SPINDLE : max 4,000 RPM
    • SPEED X,Y,Z : max 6,000 mm/min

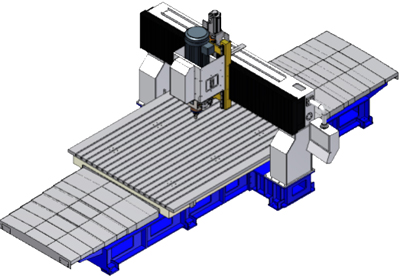

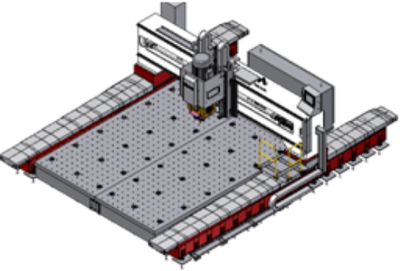

  • GANTRY TYPE (TW2D-3500Y4500Z2G1)

    • TABLE : 3500 x 4500 x 350
    • SPINDLE : max 4,000 RPM
    • SPEED X,Y,Z : max 6,000 mm/min

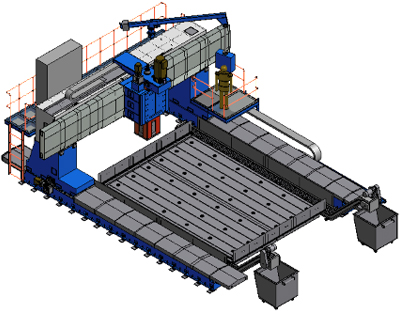

  • GANTRY TYPE (TW2D-5000Y5000Z3G1)

    • TABLE : 5000 x 5000 x 400
    • SPINDLE : max 4,000 RPM
    • SPEED X,Y,Z : max 6,000 mm/min

FSW 장치 특징

  • 4축 Stand type

  • 직석 및 곡선 용접이 가능하다.

  • Software 를 이용한 DATA 획득 기능

  • Servo System을 이용한 위치 & 토오크제어 System

  • 터치패널 방식의 조작 System

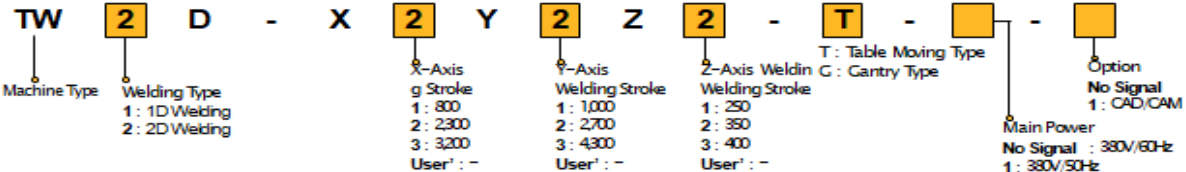

Ordering Information

㈜모비크는 마찰교반용접 툴 설계/제작 기술로 툴을 공급하고 있습니다.

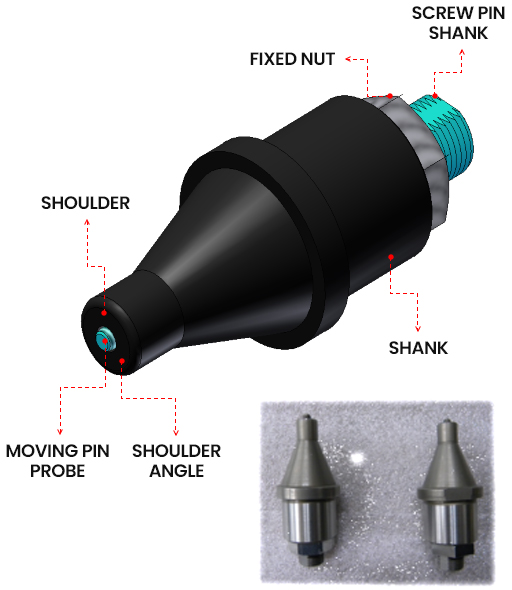

기본 형상 및 각부 명칭

3D Tool 해석 및 정밀 가공

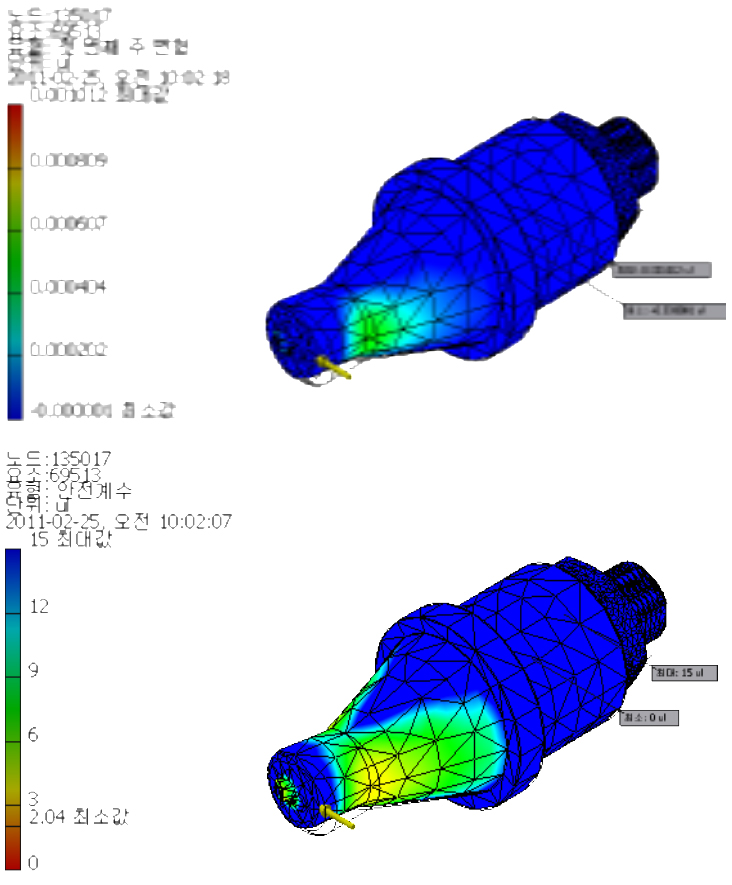

3D 해석에 의한 형상 최적 설계

생산성 확보
